Prozessoptimierung durch Fluitec

CSE-X® CSE-X/4®



Der Fluitec CSE-X® Mischer wird für Anwendungen eingesetzt, die höchste Anforderungen erfordern. Die neue Generation CSE-X/4-09 weist einen geringeren Widerstandsfaktor auf, auch wenn das Mischen eine sehr hohe Leistung erfordert. Dies ist die Eigenschaft, die dem neuen CSE-X/4-09 sein breites Anwendungsspektrum verleiht. Vom Vergasen über die Homogenisierung bis hin zur Mischung mit extremen Viskositätsverhältnissen hat sich der CSE-X® Mischer seit vielen Jahren bewährt. Mit diesem neuen Mischer sinkt der Druckverlust um etwa 60% bei gleicher Mischqualität.

CSE-X® Mischer

Der CSE-X® Mischer besteht aus einer Struktur von Platten, die zueinander geneigt sind. Sets von um 90° axial versetzten Elementen bilden den Mischer. Die Anzahl der Platten hängt von der Mischungsanwendung und dem Durchmesser des Mischers ab. CSE-X Mischer sind in der Regel mit 4, 6 oder 8 Platten ausgestattet.

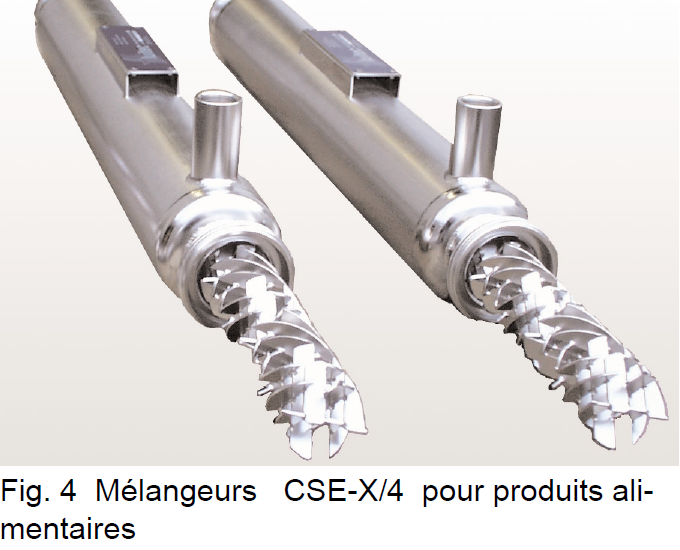

CSE-X/4 Mischer für kleine Nenngrößen

CSE-X® Mischer mit einer großen Anzahl von Platten erfordern mehrere Schweißpunkte, was den Preis der Mischerelemente erhöht. Aus diesem Grund hat das Unternehmen Fluitec speziell die Mischeigenschaften der 4-Platten-Elemente analysiert. Studien haben gezeigt, dass die Mischleistung bei kleinen Durchmessern nur geringfügig von der Anzahl der Platten beeinflusst wird. Auf der anderen Seite verringert sich der Druckverlust um etwa 35% für denselben Nenndurchmesser, wenn die Platten gebogen sind. Darüber hinaus wird der CSE-X® Mischer heute mit einem neuen Verfahren hergestellt, um die Produktionskosten zu senken, insbesondere für kleine Nenngrößen < DN 50.



Leistung der CSE-X® Mischer

Bei sehr langsamen laminaren Strömungen wird die Mischqualität in Lösungsmittelanwendungen stark vom Durchfluss beeinflusst. Zusätzliche Parameter wie Viskosität, Schergeschwindigkeit, Verweilzeit und Froude-Zahl werden auch in wichtigen Berechnungsprogrammen berücksichtigt. Fluitec definiert die Mischleistung in der Regel mit dem Variationskoeffizienten CoV.



Verhalten der Verweilzeit des CSE-X/4® Mischers

Fluitec CSE-X® Mischer zeichnen sich durch eine hohe Mischleistung bei geringer Einschublänge aus. Zahlreiche Studien haben gezeigt, dass CSE-X® Mischer ein ausgezeichnetes Verhalten der Verweilzeit aufweisen. Abbildung 5 zeigt deutlich, dass der CSE-X® Mischer der idealen Kurve stark ähnelt. Dies deutet auf eine gute Selbstreinigungsfähigkeit hin, die besonders bei Anwendungen mit hohen Hygieneanforderungen wichtig ist. Die Studien wurden mit Glukosesirup bei Viskositäten von 10 Pas bis 400 Pas durchgeführt. Während Farbzusätze in einem Rohr ohne Mischer noch an der Rohrwand hafteten, waren sie bei CSE-X® Mischern bereits nicht mehr sichtbar. Bodenstein-Zahlen > 100 können erreicht werden.

Zögern Sie nicht, uns für weitere Informationen zu kontaktieren.
